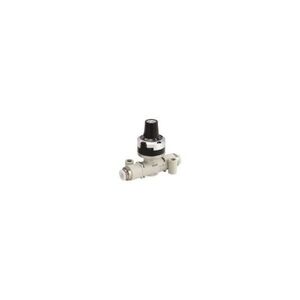

CKD DVL-S-08-H66-240 [スピードコントローラ ダイヤル付ニードルバルブ]

★ リニアな流量特性を有する回転ニードル弁を採用しました。
回転数をダイヤルで数字表示し、誰でも簡単・確実にシリンダの速度制御や各種流量調整が可能です。
ニードル回転数に比例したリニアな流量特性が得られ、ニードル回転数はダイヤルで数値表示できます。
誰にでも簡単に数値調整ができ、正確です。
再現性が高く、調整ミスを防止できます。
調整が迅速になり、段取り替え等の作業工数を大幅に削減できます。
流量の数値管理が目視で可能なため容易にでき、しかもダイヤル表示のため、一目で分かります。
作業マニュアルを定量化することが可能です。
ニードルの固定はスライド式ロックレバーで簡単なため、調整作業が容易になります。
取付姿勢が自在で、取付部が360°回転するため、底面、側面、パネルマウント等、取付け、設置方式が自在に選べ、取付用ブラケットも不要です。

★ 用途
空圧シリンダの速度調整(スピードコントローラ)や真空破壊用に。
小物電子部品の真空破壊流量調整に。
押し圧・テンションコントロールに。

★ 注意
流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。
流量は、圧力0.5MPa時の大気圧換算値です。
流量タイプの流量は、0.5MPa時の目安流量を示します。
最低使用圧力は、自由流れ方向に限り、真空吸引(-100kPa迄)が可能です。(ニードル制御は行えません)

* 適合チューブ外径D(mm): 6
* 適合チューブ外径(mm): 6
* 使用圧力(MPa): 0.1～1.0
* 使用流体: 圧縮空気
* 流体温度(℃): 5～60(但し、凍結なきこと)
* 周囲温度(℃): 0～60
* ニードル制御範囲(回転): 1～13
* 自由流れ/流量(L/min(ANR)): 400
* 自由流れ/有効断面積([[MM2]]): 6.0
* 制御流れ/流量(L/min(ANR)): 240
* 制御流れ/有効断面積([[MM2]]): 3.6
* 使用流体: 圧縮空気
* 接続タイプ: インライン
* 流体温度: 5～60℃
* 周囲温度: 0～60℃
* 使用圧力: 0.1～1.0MPa
* ワンタッチロック
* 原産国: 日本
* 質量: 60g
