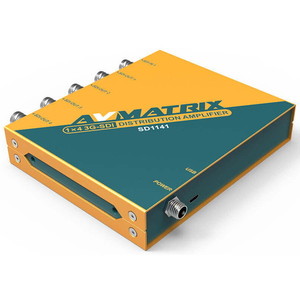

ADTECHNO SD1141 [リクロック搭載3G-SDI 4分配器]

★ 3G/HD/SD-SDIマルチフォーマット対応
入力信号はSMPTE規格に準拠した3G/HD/SD-SDIの信号に対応するほか、DVB-ASIにも対応します。※1) また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。

★ リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を3G-SDIで最長120m(5C-FB相当ケーブル) *2) まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。

★ 使用シーン・用途
リクロック搭載3G-SDI 4分配器

* 入力端子：SDI 3G/HD/SD-SDI × 1
* 出力端子：SDI 3G/HD/SD-SDI × 4
* SDI対応・・・
・入出力フォーマット 2048x1080p 30/29.97/25/24/23.98、 2048x1080Psf 30/29.97/25/24/23.98、1080p 60/59.94/50、1080p 30/29.97/25/24/23.98、1080PsF 30/29.97/25/24/23.98、1080i 60/59.94/50、720p 60/59.94/50、720p 30/29.97/25/24/23.98、625i 50 PAL、525i 59.94 NTSC
・カラースペース RGB 4：4：4 10bit、12bit / YUV 4：2：2 10bit、12bit / YUV 4：4：4 10bit、12bit / XYZ 4：4：4 12bit
・SDI準拠規格 SMPTE 372M / 259M / 292M / 296M / 352M / 424M / 425M (レベルA/B) / DVB-ASI
* 本体サイズ・・・
・寸法：125.5 × 104 × 25mm※突起物含まず
・重量：約530g
・動作温度：-20～60℃
・保存温度：-30～70℃
・動作/保存湿度：0～90%※結露なきこと
* 電源・・・
・入力電圧：DC 5～17V
・消費電力：最大1W
* 付属品：ACアダプター × 1/ 専用マウントブラケット× 2 / 保証書
* 認証：FCC / CE / RoHS / PSE(ACアダプターのみ)

※1 DV-ASI出力はSDI出力端子2及び4のみ対応です。
※2 BELDEN社製5C-FB同軸ケーブル使用時の参考値です。数値は特性を示すもので、実際の運用環境ではケーブルや温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
