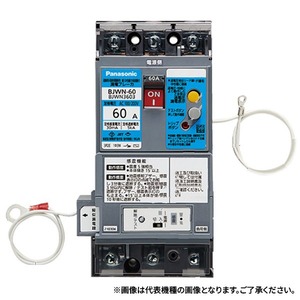

PANASONIC BJX350325J2K [単3中性線欠相保護付漏電ブレーカ (AB-60J型/感震ブレーカー機能付/50A)]

★ 感震動作機能
・地震感知
震度5強相当にて地震感知
250gal周期0.3秒・0.5秒・0.7秒にて動作
250gal周期0.1秒および80gal周期0.3秒・0.5秒・0.7秒にて不動作
※停電後8秒間は地震感知機能を保持

・地震感知時の報知機能
地震表示灯の点滅およびブザーの鳴動(約60dB)にて報知

・自動遮断・解除機能
地震感知から3分後に本ブレーカを遮断する信号を出力(ボタン操作にて解除可能)
地震感知から3分以内に停電が発生した場合、復電時2秒以内に遮断する信号を出力

・傾き感知動作機能
本体が15度傾くと、10秒後に遮断する信号を出力
(※10秒以内に停電したときは復電時遮断)

★ テスト機能
解除/テストボタン操作による各動作テスト
・短押し時(約2秒未満)：地震感知時の動作と同一の動作
・長押し時(約2秒以上)：すぐに遮断信号を出力

★ 交換時期のお知らせ機能
使用開始から約10年経過後、電源表示灯の点滅とブザー鳴動(約50dB)「ピピッ、ピピッ」により交換時期になったことを通知。
電源表示灯点滅を継続。
ブザー鳴動は3分間継続し、約23時間周期。
ブザー鳴動中は解除/テストボタンを押すとブザー鳴動を停止し、約1か月後に再開。
3分間継続し、約23時間周期。
ブザー鳴動中に解除/テストボタンを押すとブザー鳴動を停止。

★ 部品異常お知らせ機能
定期的に内部電子部品の状態を監視し、異常があれば電源表示灯・感震表示灯の点滅とブザー鳴動(約50dB)「ピピッ、ピピッ」により本体の交換を通知

※逆接続不可。
※使用する電線は、定格電流値に適合するサイズを選定してください。
※雷サージ・高調波(インバータなど)対応形です。インバータなどの周波数制御回路では、必ずインバータの一次側に設置してください。
※鉛直面に対して±10°以内に取り付けてください。
※過電圧検出リード線は、ブレーカの二次側(N相)に確実に接続してください。接続できない場合は、ブレーカの二次側端子に確実に接続してください。
※擬似漏電出力線は、ブレーカの一次側(N相)に確実に接続してください。
※単相3線式以外の回路には使用できません。
※トランシーバなどの無線機を使用する場合は、1m以上離れて使用してください。単3中性線欠相保護が誤作動(ブレーカトリップ)する恐れがあります。

* 種別：単3 中性線欠相保護付漏電ブレーカ AB-60J型
* 感震ブレーカ機能：付
* 用途：ニューコスモシリーズ パネルF・S専用(主幹容量 40A・50A・60A専用)
* フレーム(型名)：60AF(AB-60J)
* 定格電流：50A
* 定格感度電流(定格不動作電流)：30mA(15mA)
* 極数素子数：3P2E
* 定格遮断容量：AC100/200V 5kA
* 製品重量：0.6kg
* 定格電圧：1φ3W・50/60Hz・AC100/200V
* 過電流引外し方式：電磁式
* 漏電・過電圧表示方式：機械式ボタン
* 動作時間(漏電時)：0.1秒以内
* 動作時間(過電圧時)：0.5秒以内
