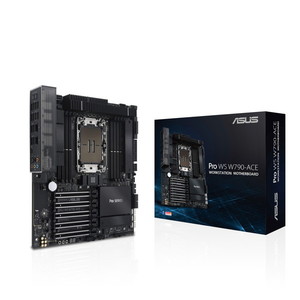

ASUS PRO WS W790-ACE [マザーボード]

★ 「Pro WS W790-ACE」は、Intel W790チップセットを搭載し、Intel Xeon(R) W-3400 & W-2400プロセッサーに対応するワークステーション向けCEBマザーボードです。
最大2TBのECC R-DIMM DDR5メモリー(2DPC)をサポートします。
PCIe 5.0 x16スロットを5基搭載し、さらにUSB 3.2 Gen 2x2 Type-Cをフロント・リア両面に搭載するなど、高い拡張性を実現。ストレージはPCIe 4.0 M.2スロットを2基搭載、SlimSASスロットを3基搭載しています。
12+1+1フェーズの堅牢な電源ステージを備え、VRMヒートシンク、チップセットヒートシンク、M.2 ヒートシンク、および M.2 バックプレートがシステムを強力に冷却します。ネットワークは10Gb LANと2.5Gb LANを搭載しています。
SUS IPMI拡張カードによるサーバーグレードのリモート管理をサポートし、さらにリアルタイム監視・管理ソフトウェア「ASUS Control Center Express」に対応しています。

★ マルチGPU対応
Pro WS W790-ACEは、ハイパワーグラフィックカード用のPCIe 5.0 x16スロットを5つ備えており、プロフェッショナルなデザイン、モデリング、シミュレーション、レンダリングアプリケーションにおいて、より高いパフォーマンスを発揮します。

★ VRM
12+1+1パワーステージの堅牢な電源回路を備えています。

★ PCIe 8ピン電源コネクター
PCIe 8ピン電源コネクターを追加することで、クリエイターや開発者が複数のグラフィックカードを使用する際に、電源出力の安定性を高めることができます。

★ メモリー
Pro WS W790-ACEは、4チャンネル2DPC DDR5 RDIMM ECCメモリーをサポートし、データ破損を自動的に検出して修正することで、システムクラッシュの可能性を低減させることができます。
このマザーボードは、意図的なメモリトレースレイアウトを採用し、最大速度でDDR5メモリーのオーバークロックを可能にし、さまざまなワークロードに対してより良いメモリー性能を提供します。

★ ネットワーク
NAS対応のMarvell(R) AQtion 10Gb LAN + Intel 2.5Gb LANを搭載しています。

★ USB
フロント・リア両面にUSB 3.2 Gen2x2コネクターを搭載し、次世代PCケースやデバイスに対応しています。

★ M.2
Pro WS W790-ACEは、PCIe 4.0の帯域幅に対応したM.2スロットを2基搭載しています。
大容量の動画ファイルを扱うクリエイターは、複数のNVMeドライブをRAID構成にすることで、編集ベイで大量のI/O帯域とシームレスな再生が可能になります。
また、2つのM.2スロットは専用ヒートシンクの下に設置され、高負荷時のSSDのスロットリングを防ぎます。
さらに、ASUS Q-Latchによりドライブの取り付けや交換が簡単にできます。

★ SlimSASスロット
さらに高速なストレージを接続するために、オンボードのSlimSASスロットでは、高速なPCIe 4.0/PCIe 3.0インターフェースを通じて、サーバーやネットワーク機器はもちろん、産業用SSDを接続することが可能です。

★ リモート管理
このマザーボードは、ASUS IPMI拡張カードによるリモート管理をサポートしており、高性能なシステムを必要とするアプリケーションにメリットをもたらしますが、システムの状態を十分に監視し、リアルタイムのトラブルシューティングを提供することが可能です。
管理者は、クライアントデバイスとリモートで通信し、システムのリセットやパワーサイクルのようないくつかの修正アクションを実行することができます。

★ ASUS Control Center Express
Pro WS W790-ACEは、ビジネス向けに設計されたリアルタイムIT監視・管理ソフトウェア「ASUS Control Center Express」を搭載しており、生産性の向上とセキュリティ強化により、不正アクセスやデータ漏えいの防止に役立ちます。

★ 冷却
VRMヒートシンク、チップセット用ヒートシンク、M.2ヒートシンク、M.2バックプレートを備え、システムを強力に冷却します。

★ プリマウントI/Oシールド
特許取得済みのI/Oシールドは、洗練されたマットブラックで仕上げられ、マザーボードに簡単に取り付けられるようにプリマウントされており、基板から熱を逃がすためにエアフローを確保するように設計されています。

★ BIOS Flashback(TM)
ユーザーは、BIOSファイルをFAT32フォーマットのUSBドライブに入れ、USB BIOS FlashBack(TM)ポートに差し込んでボタンを押すだけで、(UEFI)BIOSをアップデートすることができます。
メモリーやCPUが存在しない場合でもアップデートを行うことができます。

★ オーディオ
Realtek S1220A 7.1オーディオコーデックは、高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力を備え、原始的なオーディオ品質を提供し、EMIシールドと左右チャンネル用の別々のPCB層によってサポートされており、シグナルインテグリティを維持しています。

・パワー・プリ・レギュレーター
電源入力ノイズを低減し、安定した性能を発揮します。

・オーディオシールド
アナログ/デジタル信号の領域を分離し、マルチラテラル干渉を大幅に低減。

・アンプ内蔵
高音域、低音域のローリングオフがなく、ハイインピーダンスヘッドホンの駆動が可能です。

・左右のトラックを分離したレイヤー
オーディオパス間のクロストークを最小限に抑えることができます。

・ディポップ回路
すべてのオーディオ出力において、起動時のポップノイズを低減。

・プレミアムオーディオコンデンサー
プレミアムパーツは、卓越した忠実度で、没入感のあるサウンドシグネチャーを提供します。

★ 確かな互換性検証
Pro WS W790-ACEは、様々な環境とアプリケーションの下で広範囲なテストと検証を行い、互換性と信頼性を確保しています。

★ SafeSlot
SafeSlotは、ASUSが再設計したPCIe(R)スロットで、最適な取り付けとせん断耐性を提供します。
SafeSlotは、新しいインサート成形プロセスを使用して1つのステップで製造され、強度と耐久性を強化するために金属でスロットを強化しています。

★ 24時間365日の信頼性
ASUS Pro WS W790シリーズは、24時間稼働に最適化されており、様々な環境下で活躍できるよう、最大45℃の温度と最大80%の湿度でのテストが行われています。

基本スペック
チップセット	INTEL W790
CPUソケット	LGA4677
フォームファクタ	CEB
マルチCPU
詳細メモリタイプ	DIMM DDR5
メモリスロット数
最大メモリー容量
幅x奥行き	305x266.7 mm
拡張スロット
PCI-Express 16X	5x PCI Express 5.0
PCI-Express 8X
PCI-Express 4X
PCI-Express 1X
PCIスロット
ストレージ
SATA	4 本
Serial ATA	SATA6.0G
M.2ソケット数	2
M.2サイズ	M key：type 2242/2260/2280/22110
グラフィック・オーディオ
DisplayPort数
Mini DisplayPort数
HDMIポート数	0
S/PDIF	○
USB
USB	USB3.2 Gen2x2 Type-Cx1 USB3.2 Gen2 Type-Ax4 USB2.0x8
USB PD
その他機能
SLI
CrossFire
VRMフェーズ数	12+1+1
背面コネクタ設計(裏配線)
一体型 I/O バックパネル	○
LED制御機能
BIOSフラッシュバック機能	BIOS FlashBack button
ホワイトモデル
ネットワーク
無線LAN
Bluetooth
LAN	2 個
オンボード機能
オンボードLAN	10/100/1000/2500+100/1000/2500/5000/10000
オンボードRAID	○
オンボードオーディオ	Realtek S1220A
オンボードグラフィック	-
